Versteigerung im Kommissionsauftrag

Vorbesitzer war eine Berufschule im Großraum Stuttgart

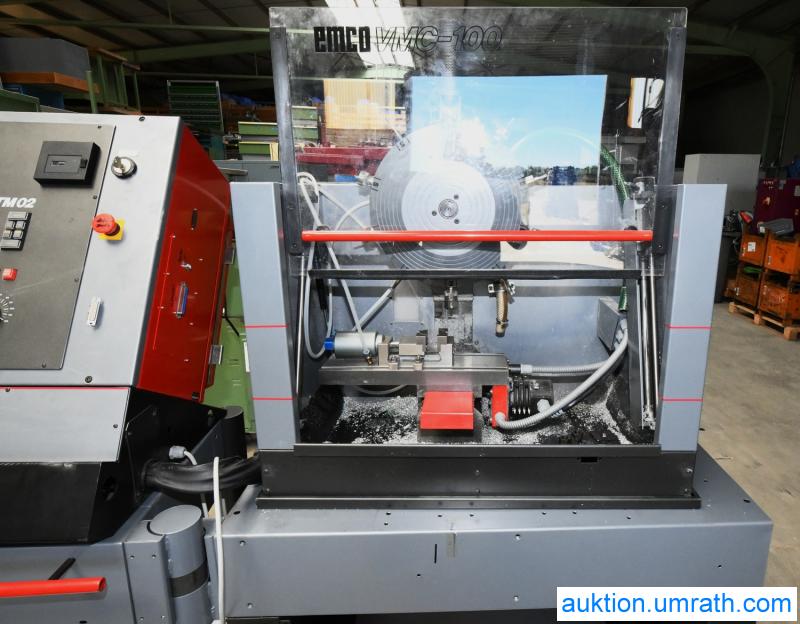

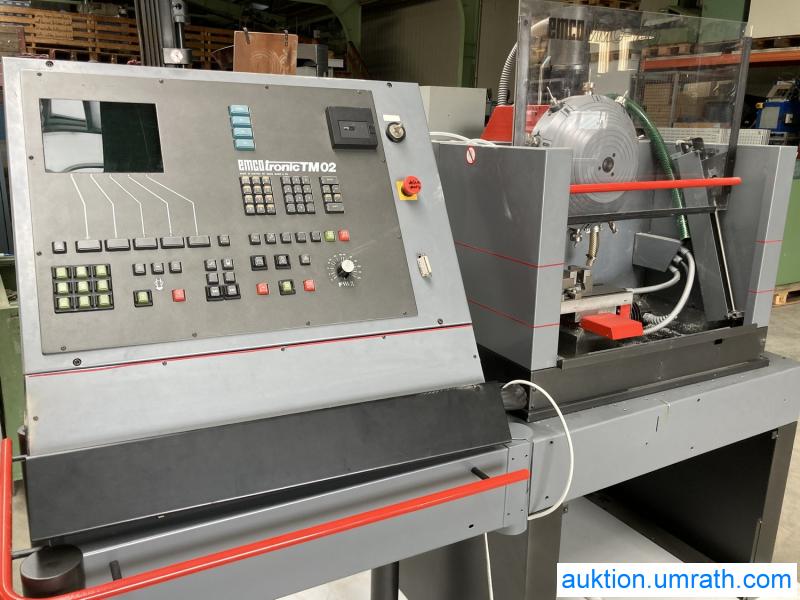

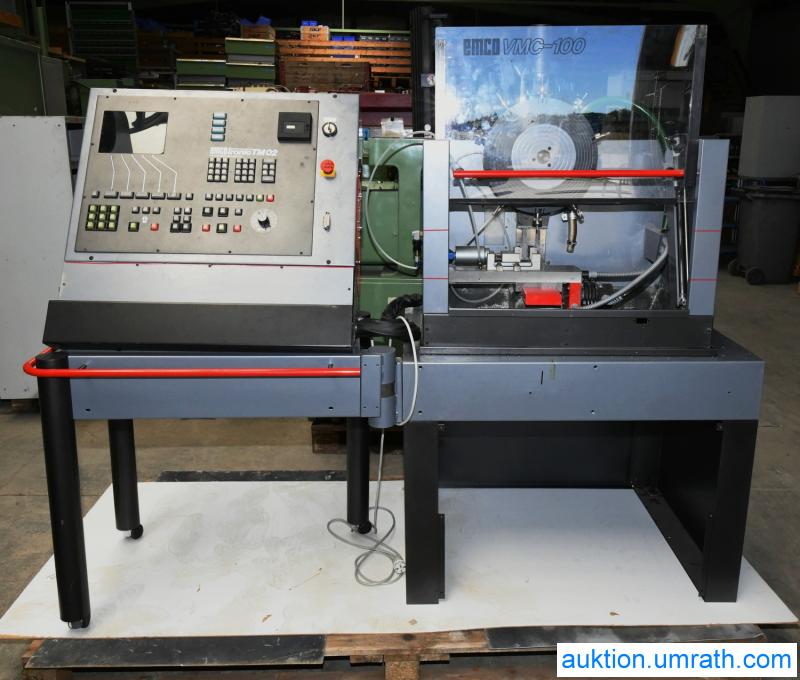

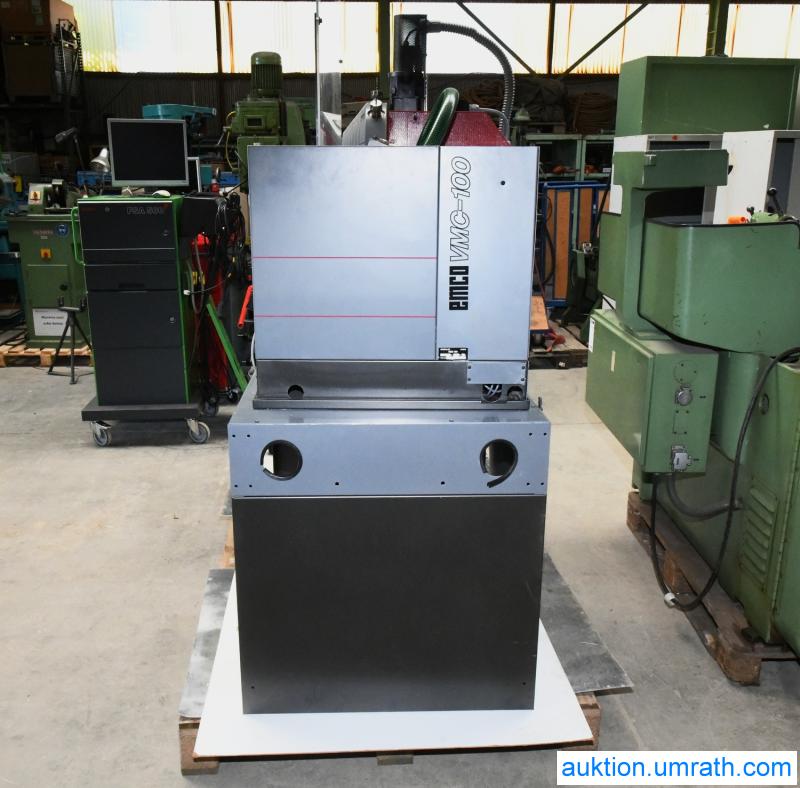

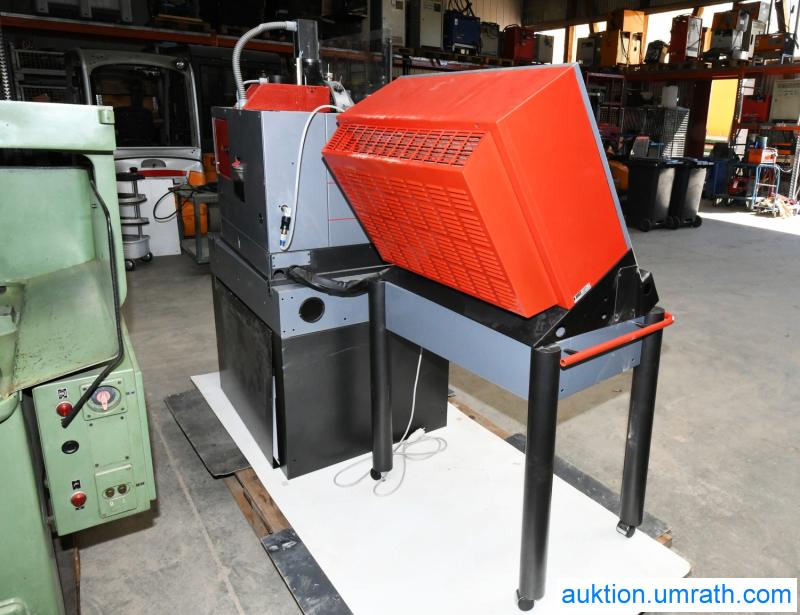

• kleines CNC- Bearbeitungszentrum, vertikales Fräszentrum mit Werkzeugwechsler
• Hersteller EMCO Österreich
• Neu- Anschaffung in 1990
• war an der Berufsschule im Einsatz bis vor einigen Wochen
• Notaussschalter ist defekt
• Stunden konnten mangels CNC- fähiger Fachkräfte nicht ausgelesen werden, es sollten bei einer Berufsschule wohl nicht allzu viele sein.- deshalb gerne besichtigen, Falls wir es noch schaffen die Stunden auszulesen werden diese hier nachgetragen.

  Datenauszug aus den vielen Handbüchern:


• Arbeitsbereiche der Achsen X / Y / Z: 190 xx / 95 mm / 200 mm ( Z, also senkrecht )
• nutzbarer Z- Hub für Bearbeitung 100 mm

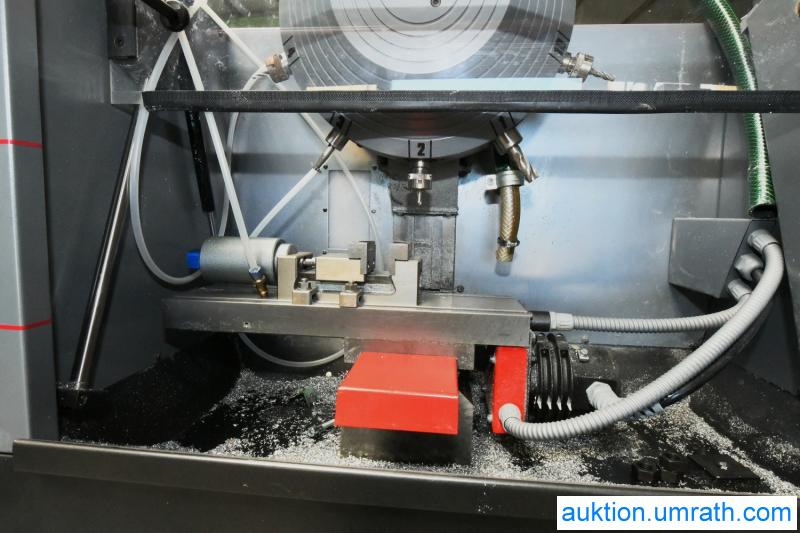

  Frästisch:
• Tischfläche 420 x 125 mm
• maximale Tischbelastung ( Werkstückgewicht ) 10 kg
• 2 T- Nuten 11 mm mit Abstand 90 mm

  Frässpindel:

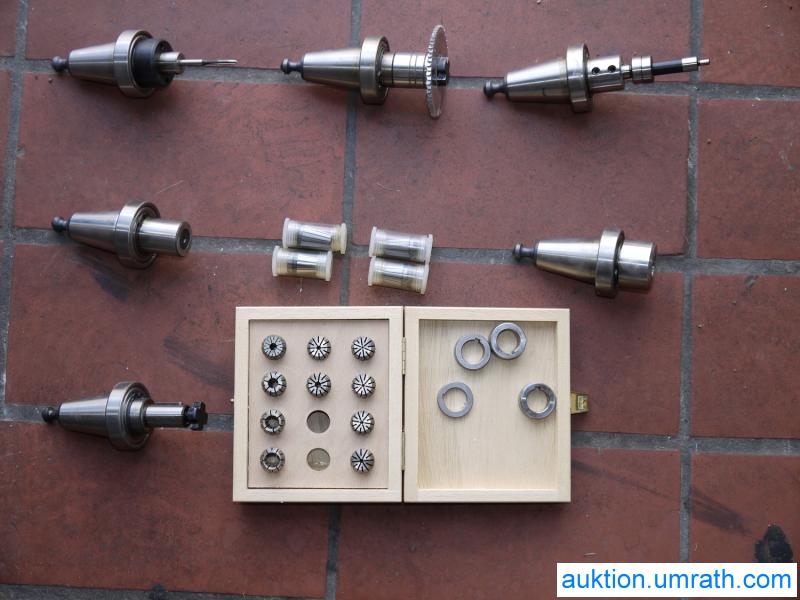

• Werkzeugaufnahme SK 30 ( ähnlich DIN 2079 )
• automatische Werkzeugspannung
• Ausladung 140 mm
• Antriebsleistung 800 Watt ( DC- Motor )
• Antrieb über Zahnriemen
• Drehzahlbereich 10 bis 4.000 Umdrehungen pro Minute stufenlos regelbar
• maximales Drehmoment 8,4 Nm ( Newtonmeter )
• Lagerung durch Wälzlager
• Bohrleistung in Stahl bis Durchmesser 10 mm
• Gewindeschneidleistung in Stahl bis Gewinde M8

  Vorschubdaten
• alle Achsen mit Schrittmotor, Einzelantrieb und Kugelrollspindeln ( Kugelumlaufspindeln )
• Vorschubgeschwindigkeit in X/Y/Z von 1 bis 2.000 mm pro Minute
• Eilgänge in allen drei Achsen 3 Meter pro Minute
• Vorschubkraft in allen Achsen 1.800 Newton ( N )
• Schrittauflösung jeweils 0,0025 mm

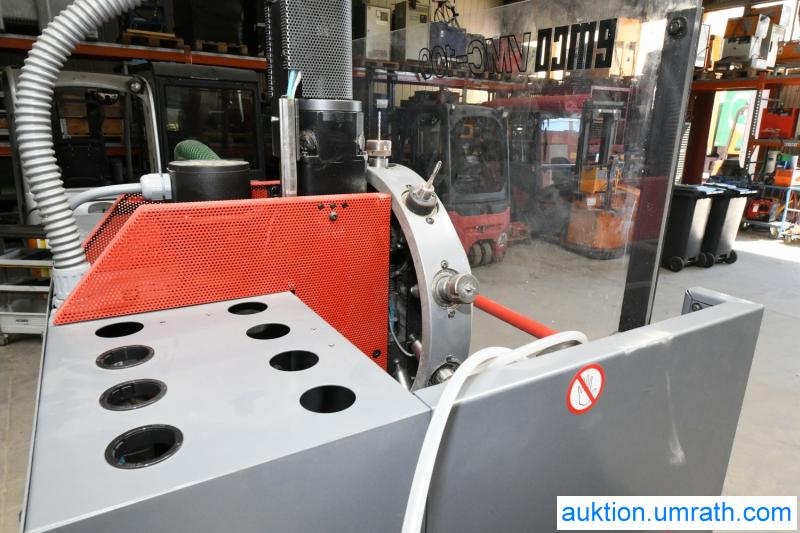

  Werkzeugsystem / Wechsler

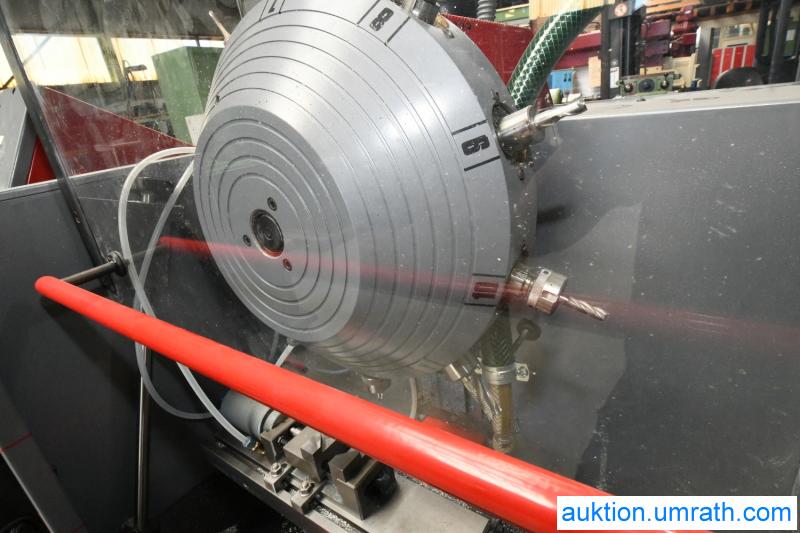

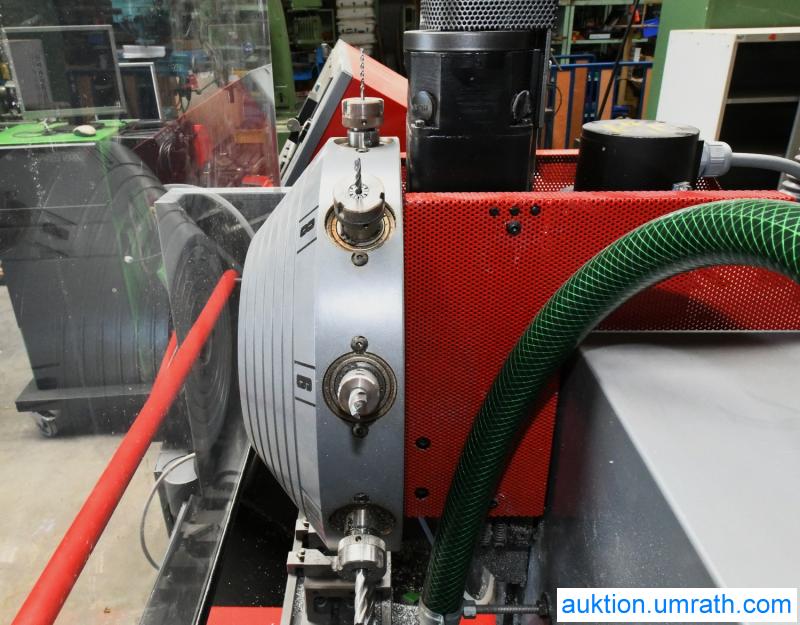

• Revolverwechsler Trommel mit Richtungslogik
• 10 Werkzeugplätze für SK30
• Einzugskraft 1.100 N
• maximal zulässiges Werkzeuggewicht 0,7 kg
• maximaler Werkzeugdurchmesser 60 mm
• Wechselzeit zwischen benachbarten Werkzeugen 7,5 Sekunden
• Wechselzeit zwischen Werkzeug 1 und 6 ( längste Wechselzeit ) liegt bei 9 Sekunden
• Span- zu Spanzeit dadurch zwischen 10,2 und 11,6 Sekunden

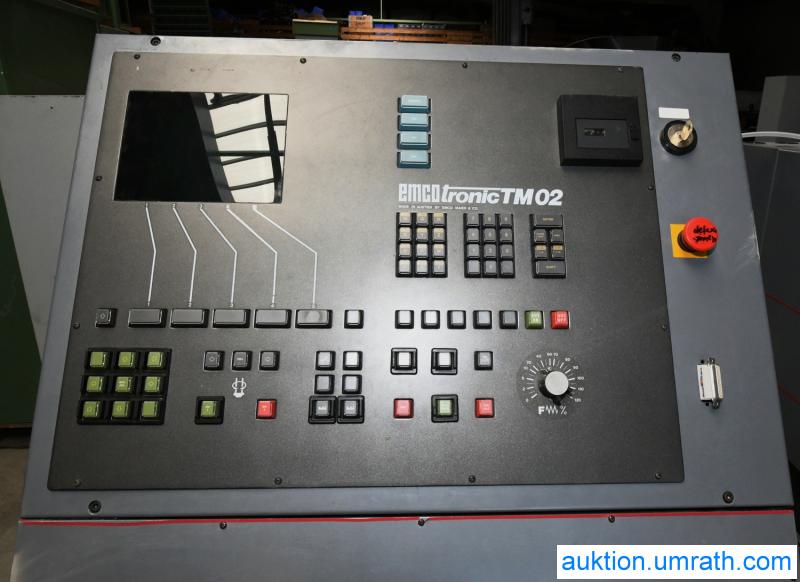

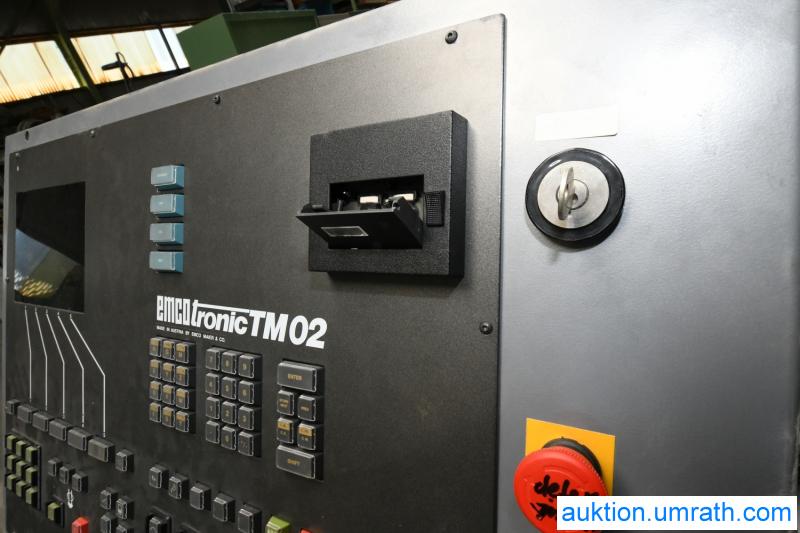

  Steuerung EMCOTRONIC TM 02
• Mikroprozessor- 3- Achs- Bahnsteuerung
• Linear- und Kreisinterpolation ( 2 1/2 D )
• Programmspeichr für 20 KB
• Bildschirm 9 Zoll schwarz / weiß
• regelt Istposition, Spindeldrehzahl, Werkzeugkorrektur und Vorschub
• Eingabefeinheit 0,001 mm / 0,0001 Zoll )
• Gewindesteigungen 0,01 bis 32 mm
• Werkzeugdatenspeicher für 99 Werkzeuge


  Maße und Gewichte:
• Maschinengewicht 172 kg
• Gewicht der Steuerung 127 kg
• Platzbedarf Breite x Tiefe x Hohe ca. 2.035 x 850 x 1.880 mm
